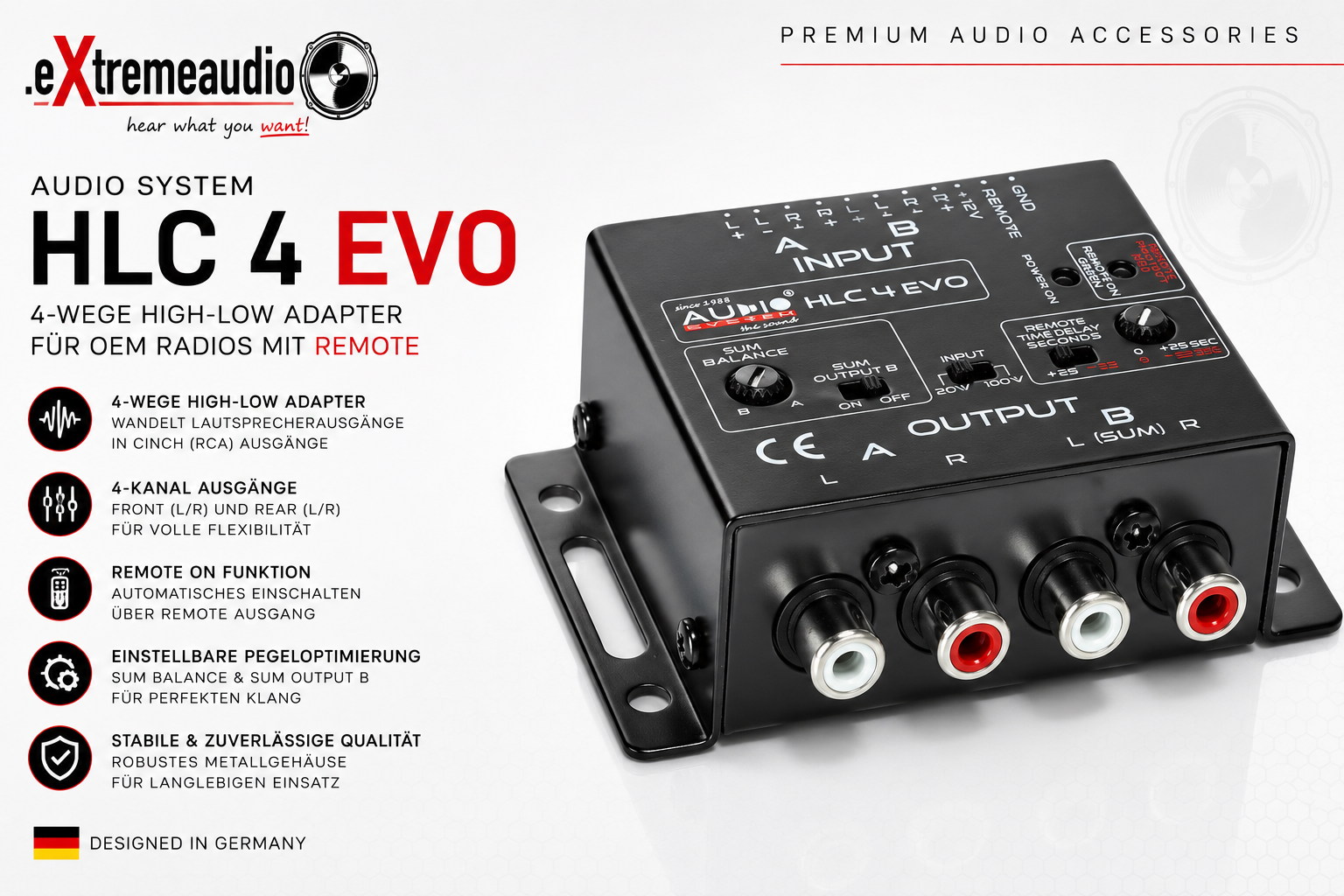

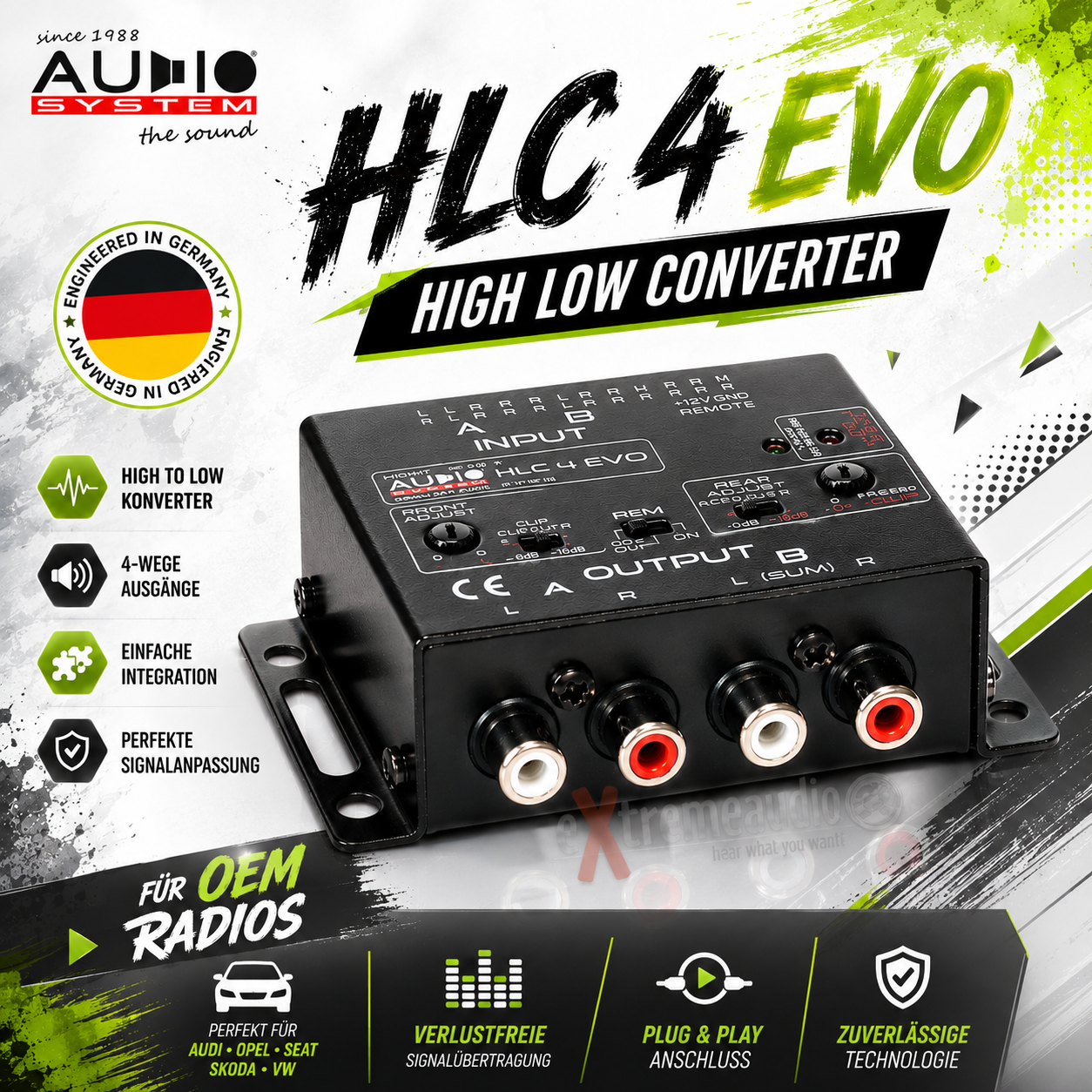

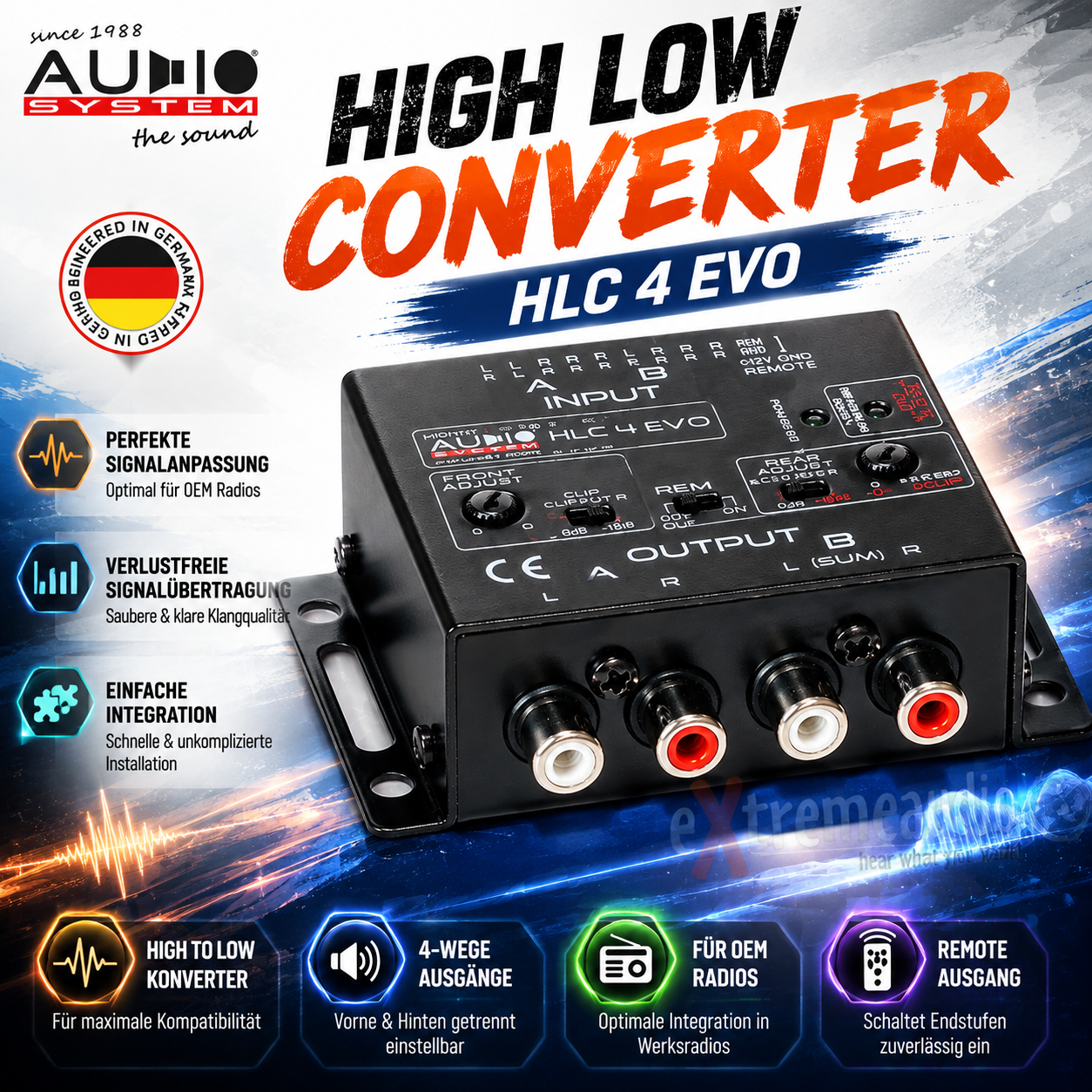

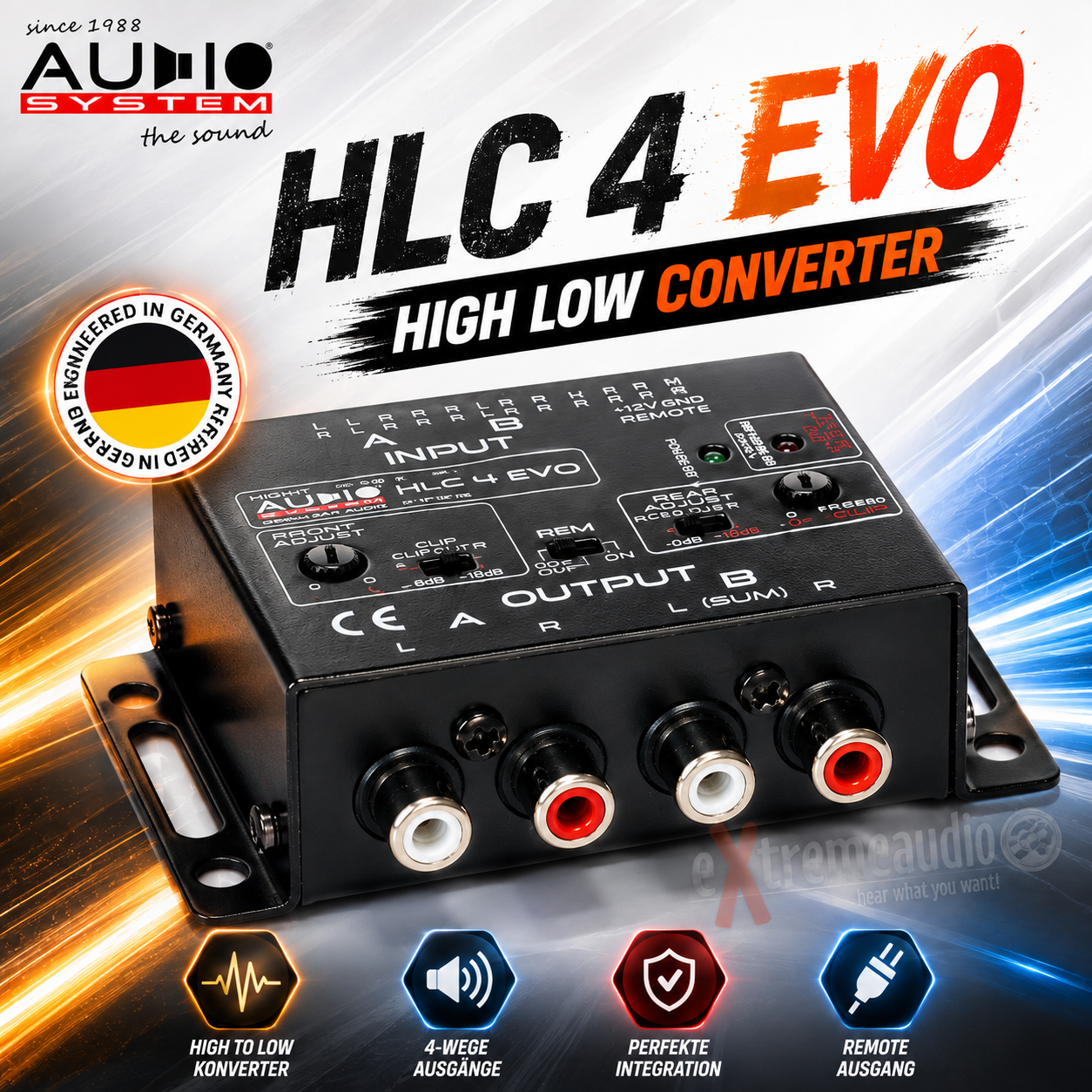

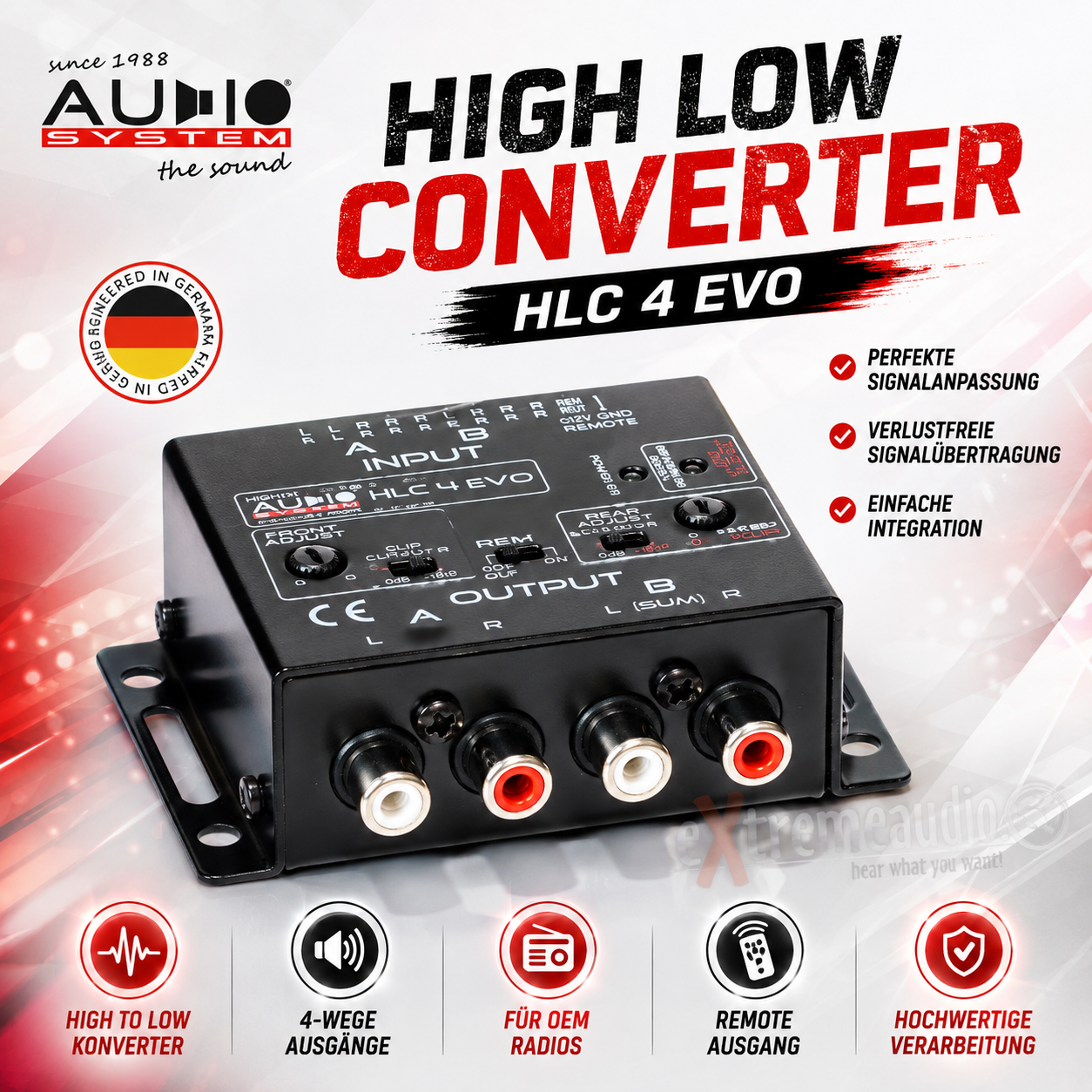

Audio System HLC 4 EVO 4-Wege High-Low Adapter für OEM Radios mit Remote
€80.10 89 *
-
Produktnummer:HLC4 EVO
-
Lieferzeit:2-3 Tage
-
EAN:4251834503014
-
Hersteller:
-
Versandfrei
-
Vorkasse -5%
-
PayPal -3%
Audio System HLC 4 EVO 4-Wege High-Low Adapter für OEM Radios mit Remote
Im Lieferumfang enthalten:
1 x High-Low Adapter
4-Wege High-Low Adapter für OEM Radios
HIGH POWER bis 100 WATT möglich
Generiert ein Einschaltsignal(Remote) verzögerbar +/- 25 Sek.
Überragende Klangqualität durch PSA- und 5 Volt- Technik
Summierungsfunktion und steckbares Anschlussterminal
automatische Erkennung zwischen BTL und Musikerkennung
Lautsprecher PRS-Lastsimulation (Phanton Resistor Simulation)
Größe: 82x27x57 mm
4-Kanal High-Low-Adapter
- Anbindbar an alle OEM-Radios und Soundsysteme (max. 100W)
- Verhindert Störsignale und Einschaltgeräusche
- Generiert ein Einschaltsignal (Remote)
- Überragende Klangqualität
- 5-Volt Vorverstärkertechnik
- Einstellbare Ein- oder Ausschaltverzögerung
- Steckbares Anschlussterminal
- Summierfunktion
- Automatische Erkennung von BTL und Musiksignal
- Lastsimulation (PRS - Phantom Resistor Simulation
Produktinformationen "Audio System HLC 4 EVO 4-Wege High-Low Adapter für OEM Radios mit Remote"
Audio System HLC 4 EVO 4-Wege High-Low Adapter für OEM Radios mit Remote
Folgende Hinweise sind bei der Installation Ihres High-Low-Adapters zu beachten:
1) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine
elektrischen Kabel, Benzintank, hydraulische Bremsleitungen oder andere
Komponenten beschädigt werden.
b) Schützen Sie den HLC 4 EVO vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern
sowie vor weiteren äußeren Einflüssen.
c) Der High-Low-Adapter ist nur in Kraftfahrzeugen mit einer 12 V Versorgungsspannung
einzubauen.
d) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln des KFZ,
Benzinleitungen, Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
e) Um Störungen im Musiksignal zu vermeiden müssen, die Signalkabel (Cinchkabel)
sowie die Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihres HLC 4 EVO sind so zu verlegen, dass keine Klemm-,
Quetsch-, oder Bruchgefahr besteht.
ACHTUNG:
1. Trennen der Stromversorgung
Klemmen Sie zu allererst die Stromversorgung des Fahrzeuges ab. Dies geschieht am
Besten, indem das Massekabel von der Batterie entfernt wird.
2. Masseanschluss
Verbinden Sie den GND (Ground) Anschluss des HLC 4 EVO mit der 2
Fahrzeugkarosserie. Verwenden Sie einen ausreichenden Querschnitt (1,5 - 2,5 mm). Stellen
Sie sicher, dass die Verbindung mit der Karosserie farb-, schmutz- und staubfrei ist.
3. +12 V Stromanschluss
Der +12 V Anschluss des High-Low Adapters ist mit dem Versorgungskabel über eine
Sicherung (1 A) direkt an +12 Volt anzuschließen. Die Sicherung schützt das Gerät und das
Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss
Verbinden Sie den REM-Anschluss des hlc 4 EVO mit dem Remote-Eingang des
Verstärkers. Verwenden Sie hierfür ein 0,5 - 1,5 mm² Stromkabel. Nachdem ein Musiksignal
am Eingang des High-Low Konverters anliegt, wird die Endstufe automatisch eingeschaltet.
5. Eingang
Der hlc 4 EVO besitzt High-Eingänge, welche mit dem Lautsprecherausgang des OEM-
Radios verbunden werden.
6. Ausgang
Die RCA(Cinch)-Ausgänge des hlc 4 EVO werden mit den RCA(Cinch)-Eingängen der
Endstufe verbunden. Wichtig dabei ist, dass die Gain-Regler der angeschlossenen Endstufe
zunächst auf Minimum gestellt werden. Nur bei Bedarf dann vorsichtig hochdrehen.
